Насос вышел из строя из-за изношенной крыльчатки. Запасной детали и чертежей не было — решили воссоздать её по образцу.
Исходная деталь
Крыльчатка уже проходила «народный ремонт» клеем с содой, но при нагрузке это не спасло.
Этап 1 — 3D-сканирование
Сняли геометрию на 3D-сканере с поворотным столом, чтобы быстро получить модель со всех сторон. STL-файл содержал дефекты, которые устранили перед моделированием.
Этап 2 — Реверс-инжиниринг
STL преобразовали в твёрдотельную CAD-модель:
- восстановили симметрию;
- добавили недостающие элементы;
- усилили стенки и изменили посадку.
Этап 3 — Подготовка к печати

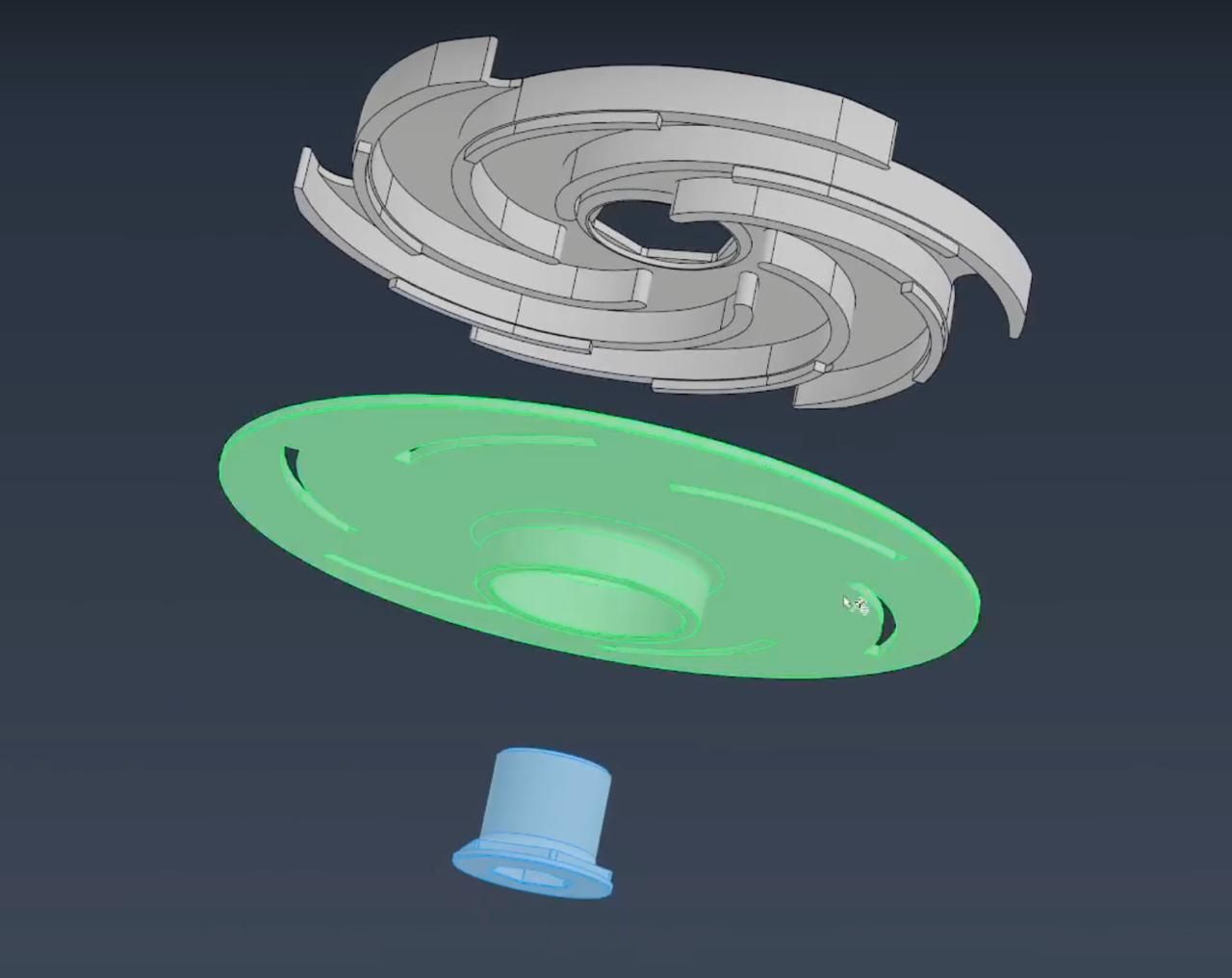

Из-за сложных полостей модель разделили на 3 части — печать без поддержек, с чистыми поверхностями. Посадка под вал — шестигранник.
Результат
Через несколько дней клиент получил новую деталь, готовую к установке, с улучшенной конструкцией.
