1. Введение
Реверс-инжиниринг — это восстановление 3D‑модели по реальной детали. На практике применяется, когда нет чертежей, нужна замена или доработка детали.
В этом проекте нужно было снять геометрию фланца и построить по нему точную 3D‑модель, без документации.
2. Исходные данные
Исходная деталь — фланец с центральным профилем сложной формы и крепёжными отверстиями по окружности. Есть обработанные поверхности, которые использовались как базы при построении модели, и литые участки без обработки.
3. Этап 3D-сканирования

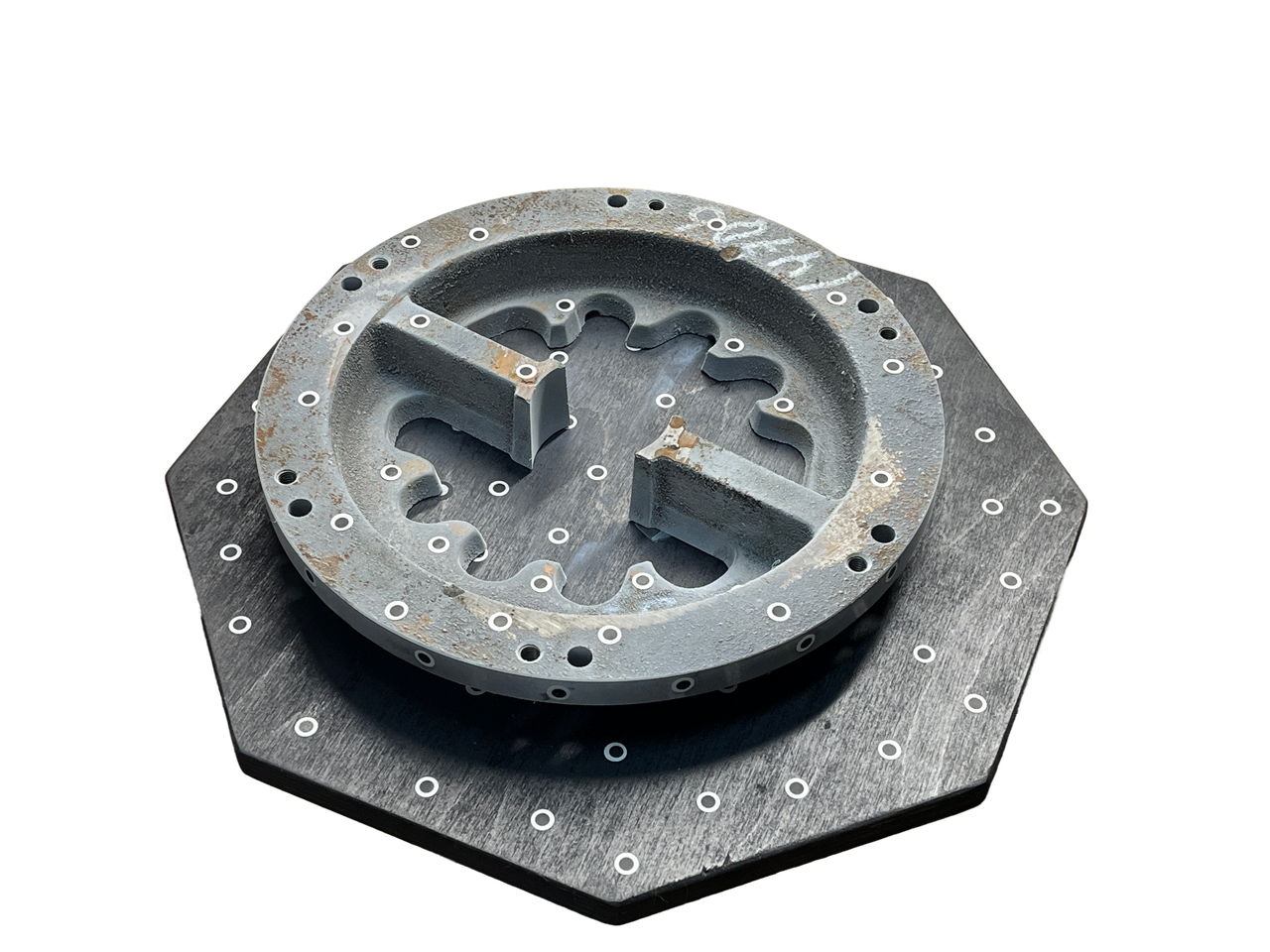

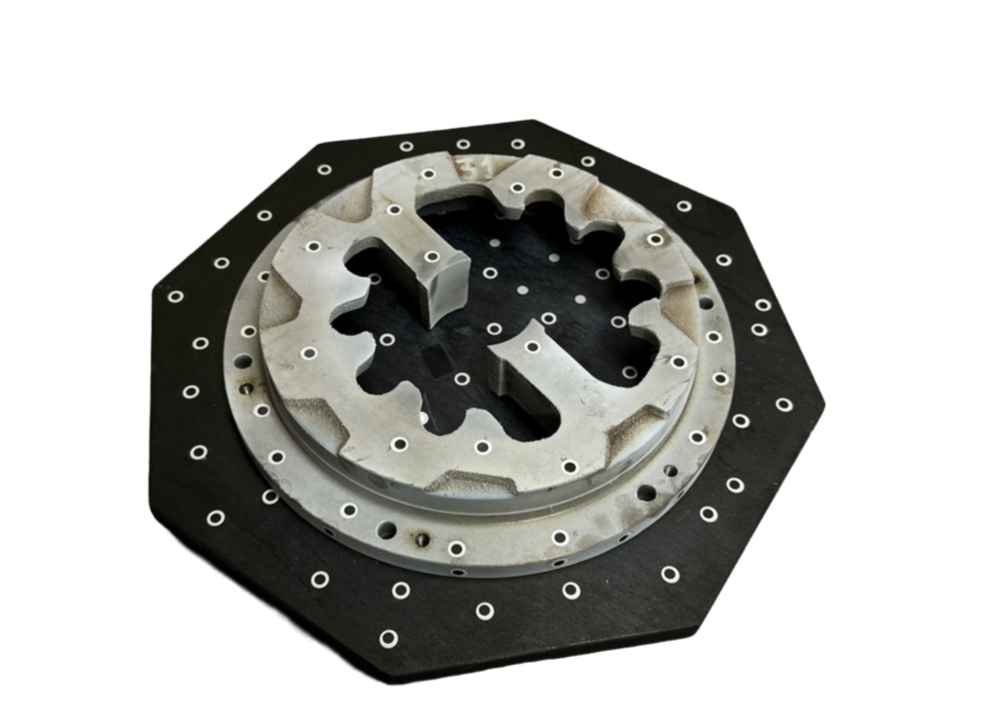

Деталь подготовили к сканированию (матирование и маркеры) и отсканировали на поворотном столе с двух сторон, после чего объединили полученные данные в единую модель. На выходе - полигональная STL‑сетка, которая стала основой для дальнейшего построения CAD‑модели.
4. Анализ скана и построение CAD-модели
На основе STL-сетки выполняется построение твердотельной модели. Особенность этой детали — наличие отливочных поверхностей со значительными неровностями, что не позволяет просто "обвести" геометрию. Задача реверс-инжиниринга — не копировать дефекты, а воссоздать математически точную модель.
Особое внимание уделено:
- привалочным плоскостям,
- посадочным диаметрам,
- симметрии и соосности базовых элементов.
5. Сравнение модели с 3D-сканом (контроль отклонений)
Для проверки качества построения выполняется сравнение CAD-модели с исходным сканом. Цветовая карта отклонений показывает соответствие геометрии. С тыльной стороны литая необработанная поверхность, поэтому отклонения там выше. Обработанные базы совпадают в пределах заданной точности.
6. Результат для заказчика
Итогом работы стала полностью восстановленная твердотельная модель фланца. Был передан файл в формате STEP (.stp), что позволяет использовать его:
- для включения в сборочную модель,
- как основу для механической обработки на станках с ЧПУ,
- для создания на его основе конструкторской документации,
- для производства аналогичных деталей по образцу.
7. Итоги и область применения
