Этот макет был создан для демонстрации на агропромышленных выставках. Его задача — наглядно показать компоновку агрегатов в технологической цепочке производства макарон, дать представление о последовательности процессов и масштабах оборудования.
Полноразмерная линия имеет длину около 13 метров (без учёта зон обслуживания), поэтому перевозить и размещать её в выставочном павильоне довольно проблематично. Макет стал отличным решением: компактным, визуально понятным и технологически точным.
Конструкторская подготовка

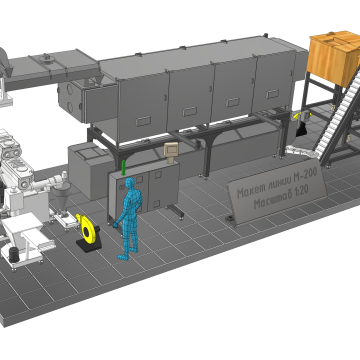

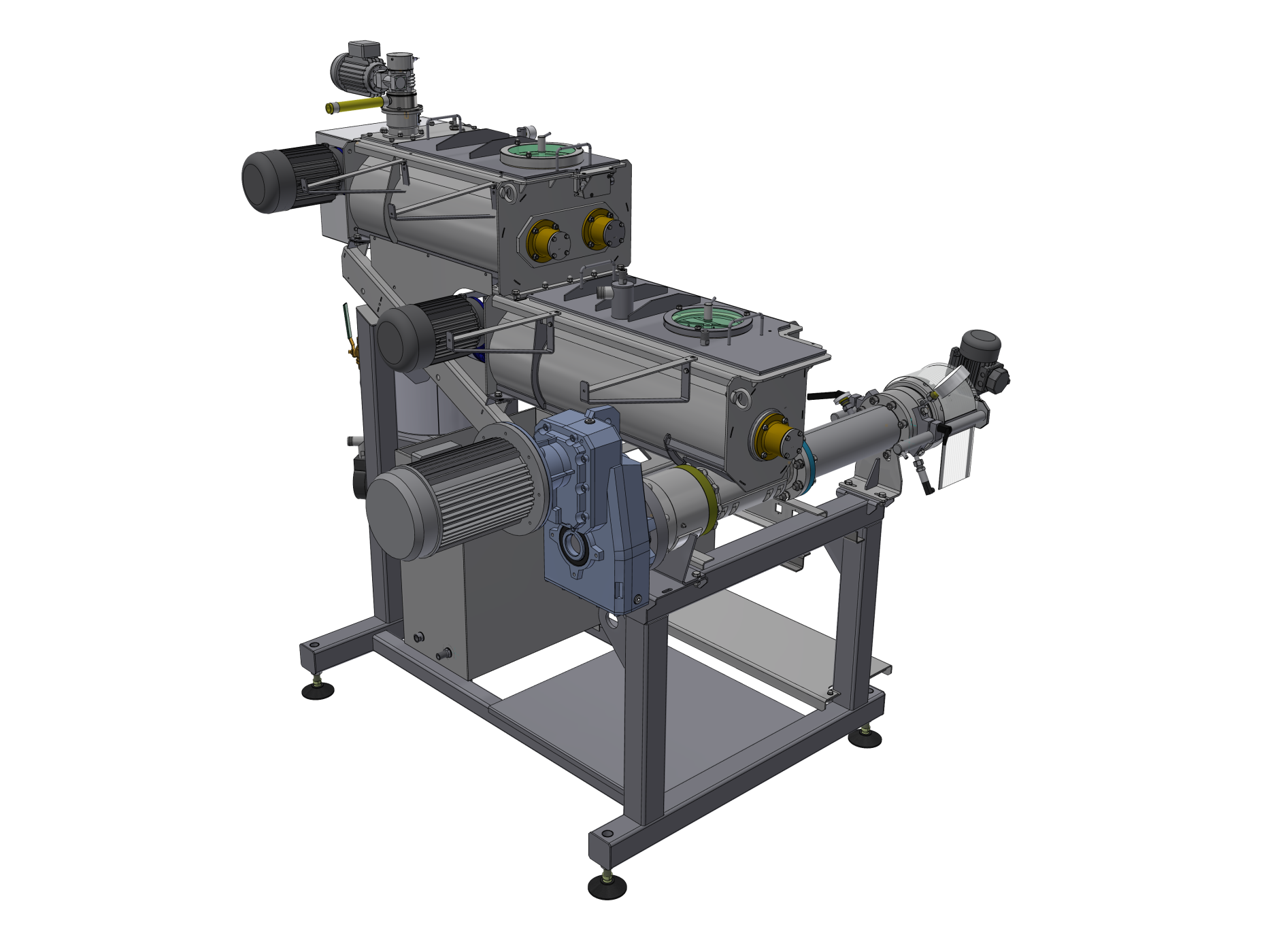

Заказчик предоставил детализированную 3D-модель линии в натуральную величину.
Задача стояла непростая: перевести её в масштаб 1:20, радикально упростив уровень деталировки, но сохранив узнаваемость каждого узла.

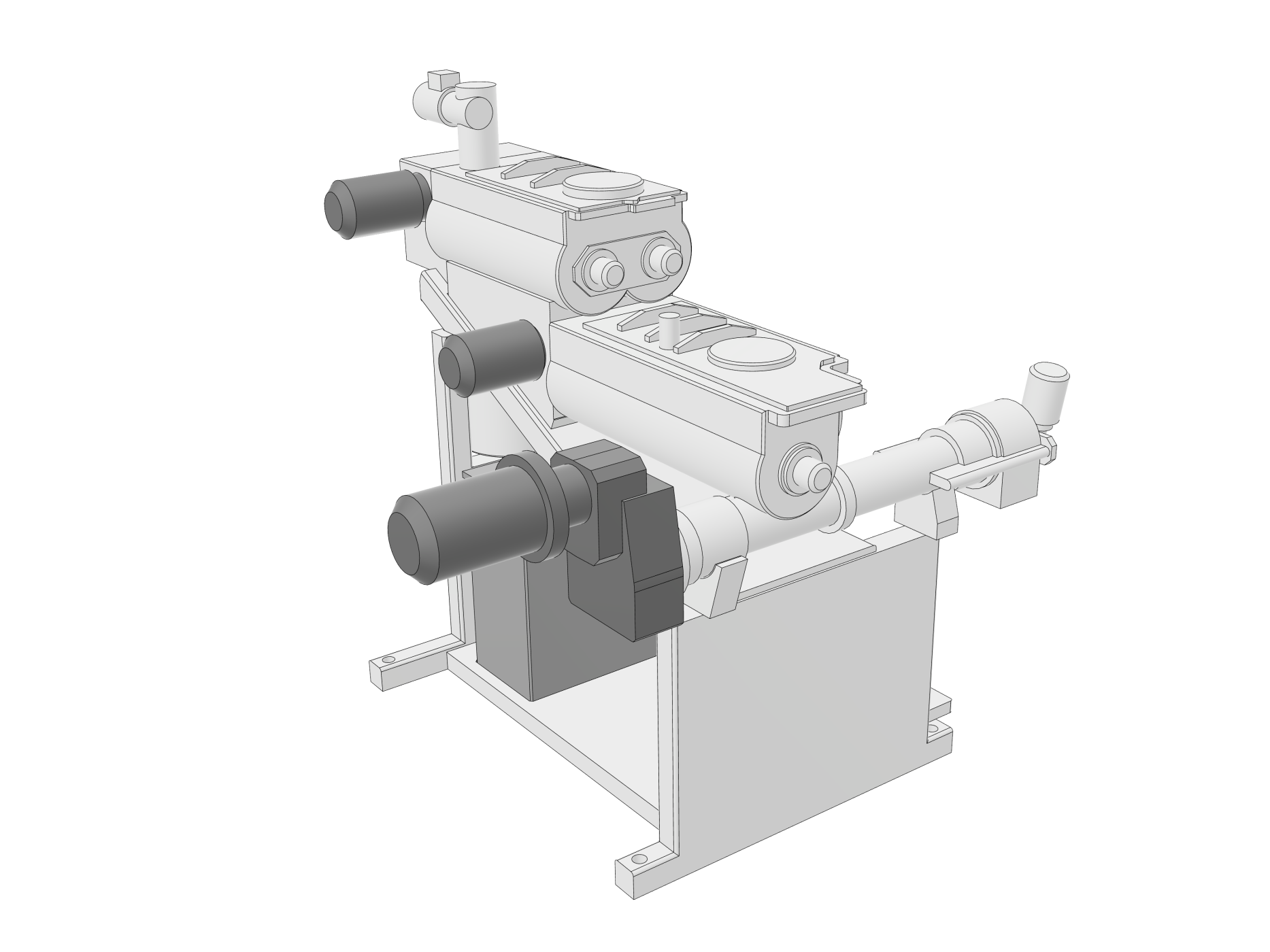

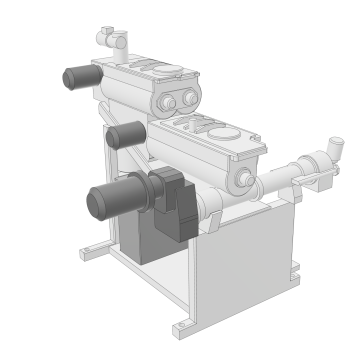

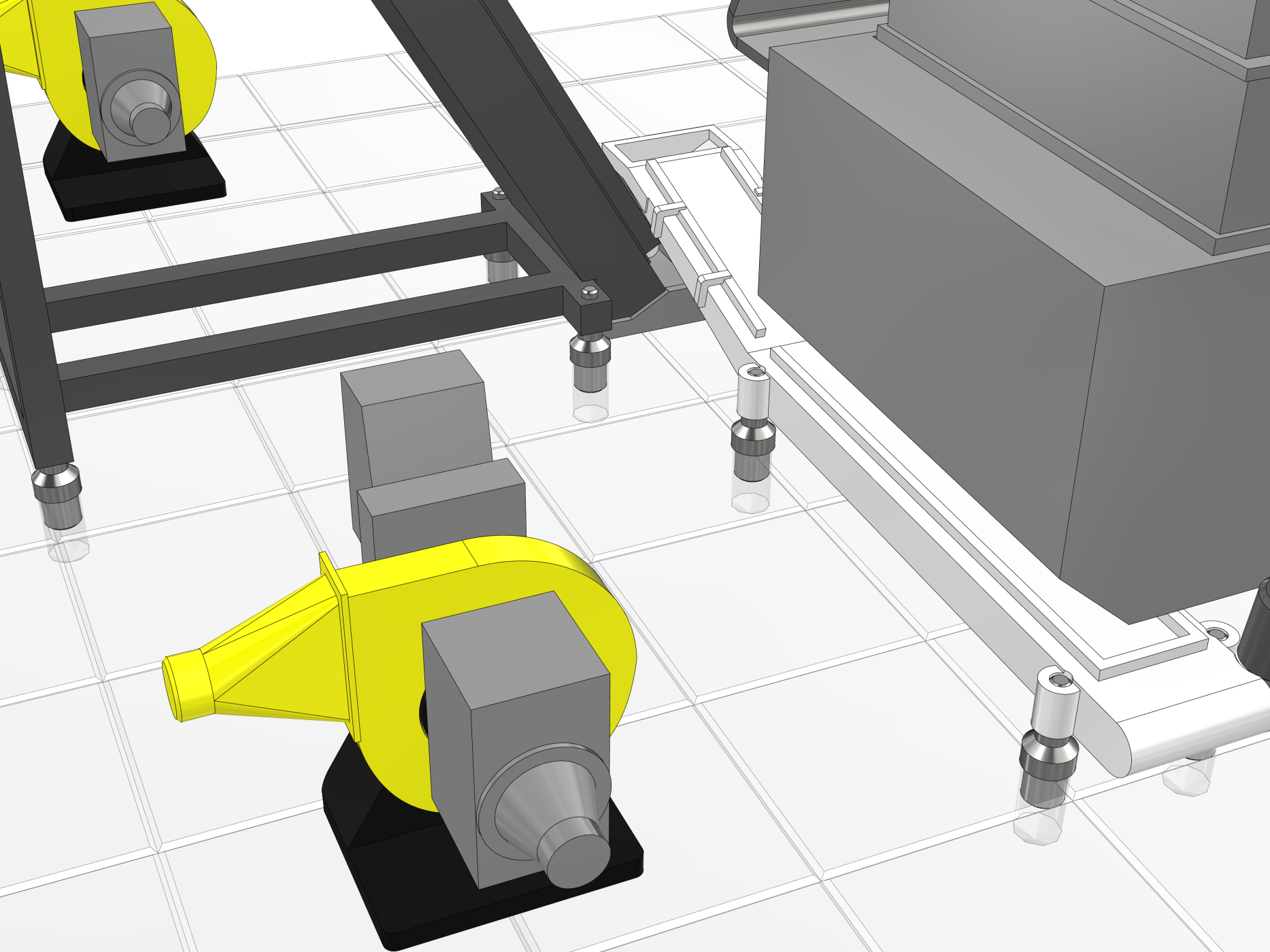

Многие мелкие элементы при таком масштабе буквально исчезают, поэтому пришлось переработать конструкции, разделить оборудование на удобные для 3D-печати сегменты и продумать цветовую схему — чтобы визуально различать материалы и покрытия.
Основа и разметка
В качестве основания использован лист алюминиевого сплава АМг, толщиной 10 мм.
Основные этапы подготовки основания:
- Фрезеровка на станке с ЧПУ.
- Нанесение гравировки сетки кафельной плитки — каждая плитка соответствует 0,5 м в масштабе.
- Сверление отверстий под мини-оси, служащие направляющими для точной установки агрегатов.
- Полировка поверхности до зеркального блеска — отражающая база создаёт мягкую подсветку макета снизу.
- Изготовление мини-осей на токарном станке с ЧПУ — они обеспечивают надёжную фиксацию и реалистичный эффект расположения оборудования на регулируемых опорах.
3D-печать и материалы
Печать выполнялась преимущественно из ABS-пластика различных цветов:
- белый и тёмно-серый — порошковое покрытие рам;
- светло-серый — нержавеющая сталь;
- тёплые древесные тона — фанерные бункеры-стабилизаторы.
Для крупных и пространственно сложных деталей применялось логическое разбиение на части — это позволило печатать их без поддержек и получить чистую поверхность без постобработки.
Промежуточный этап
Система пневмотранспорта и досушки
Для обозначения пневмотранспорта и воздуховодов системы досушки использовалась прозрачная полиуретановая трубка — лёгкая, гибкая и визуально достоверная.
Все элементы фиксировались на основании цианокрилатным клеем, обеспечивающим жёсткое и аккуратное соединение.
Финальная сборка

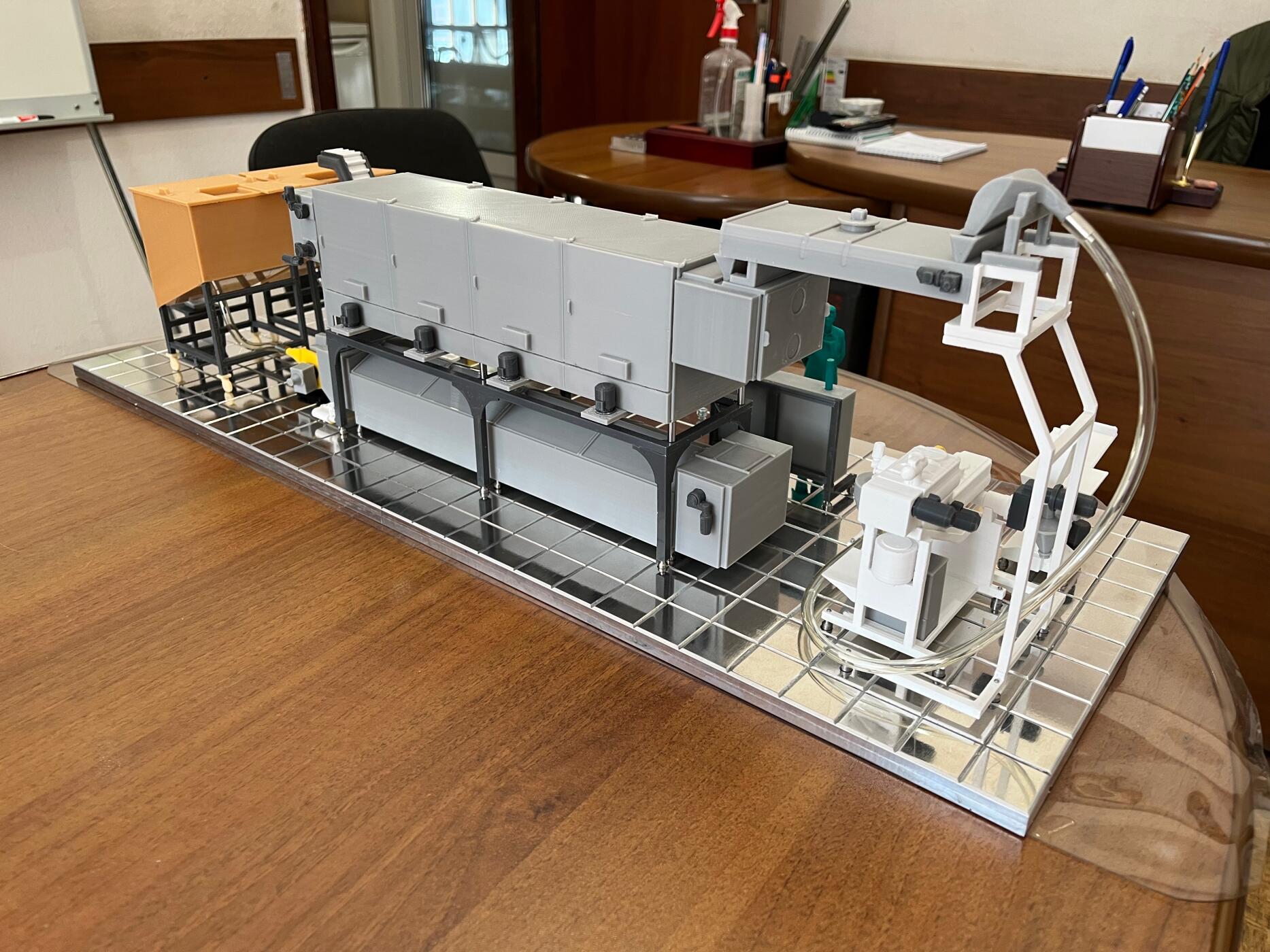

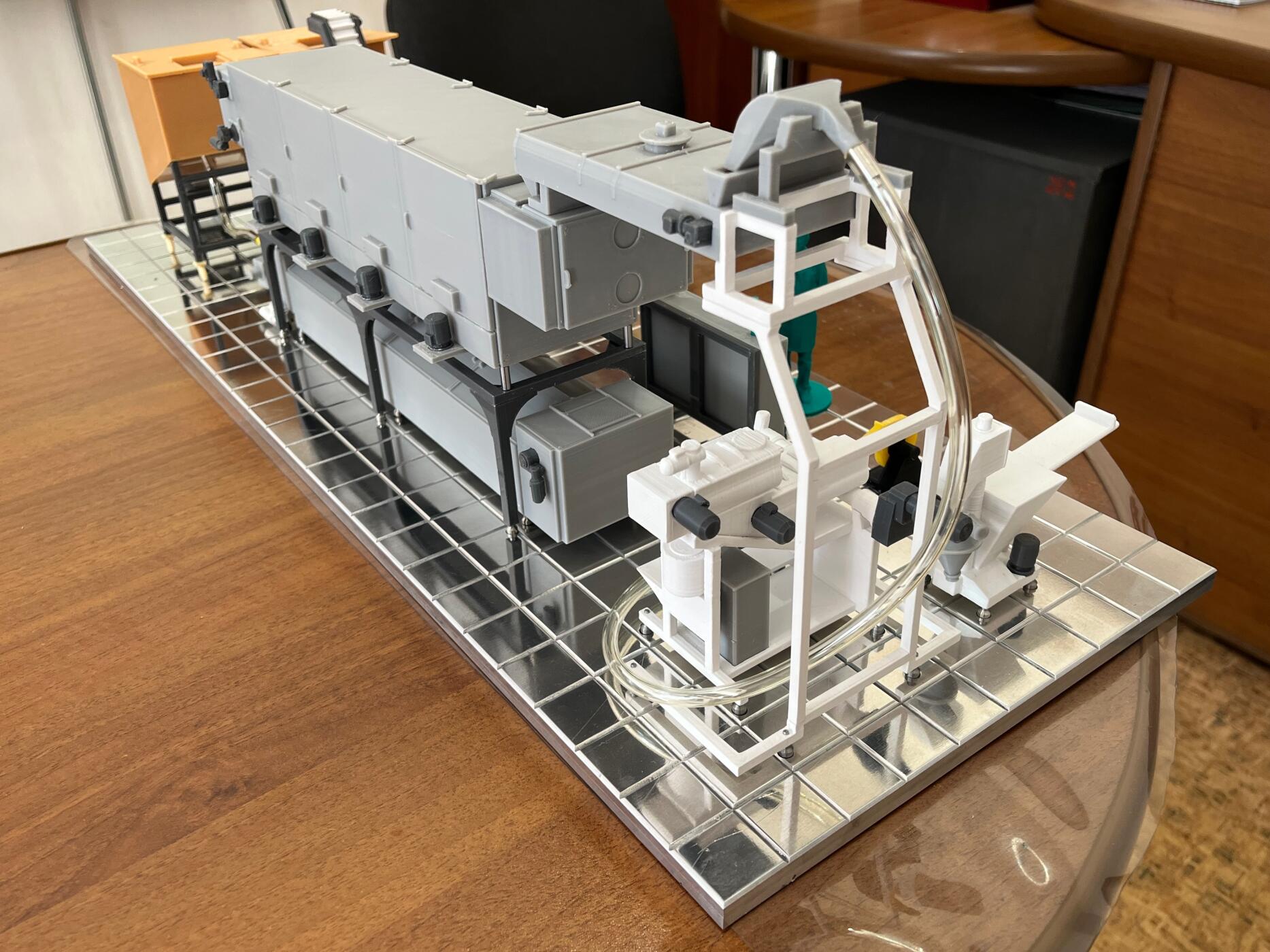

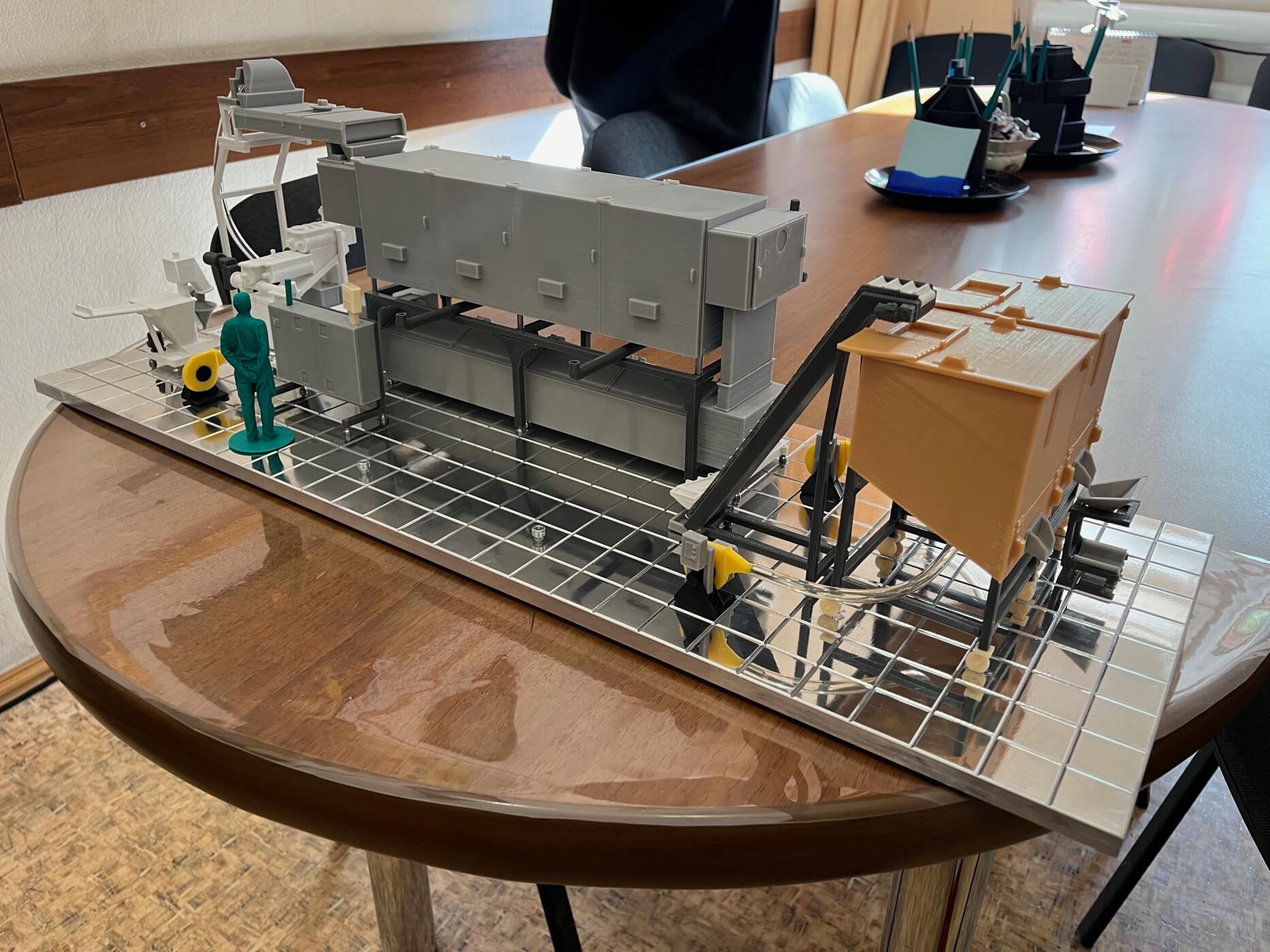

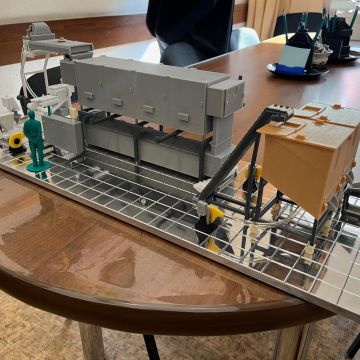

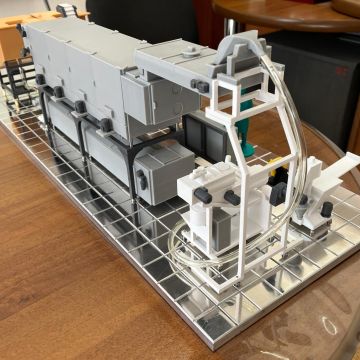

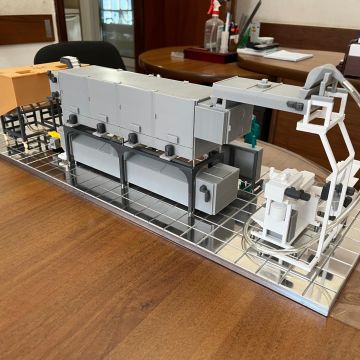

В окончательном виде макет включает все основные узлы линии:

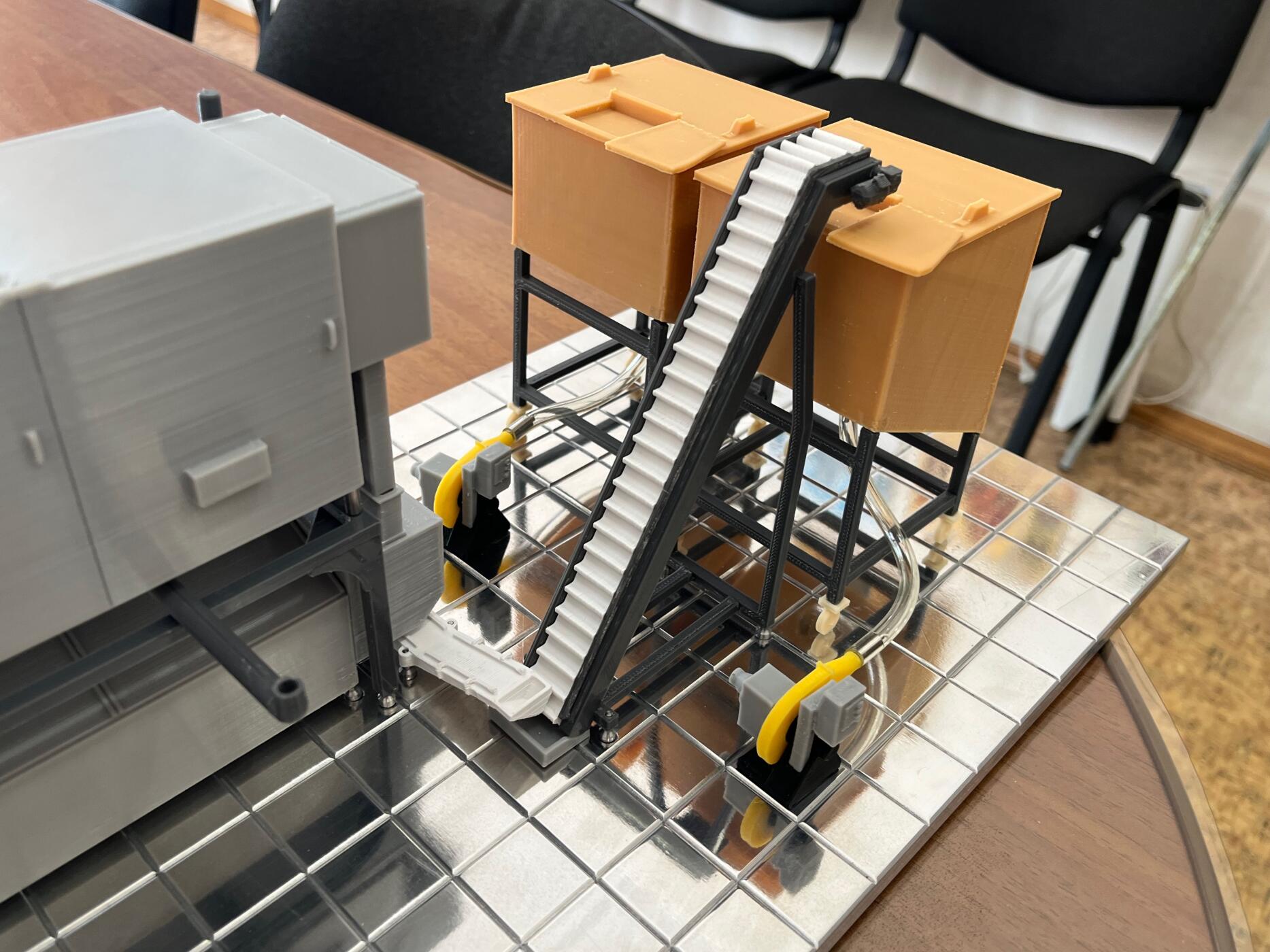

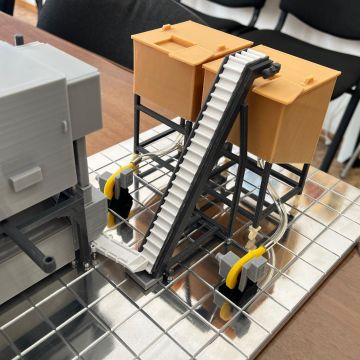

пресс, сушилку, охладитель, бункеры-стабилизаторы с системой досушки, мукопросеиватель, пневмотранспорт, конвейеры и пульт управления.
Для масштаба добавлена фигурка человека — она помогает мгновенно оценить реальные размеры оборудования и показывает, что вся линия обслуживается всего одним оператором.
Итог

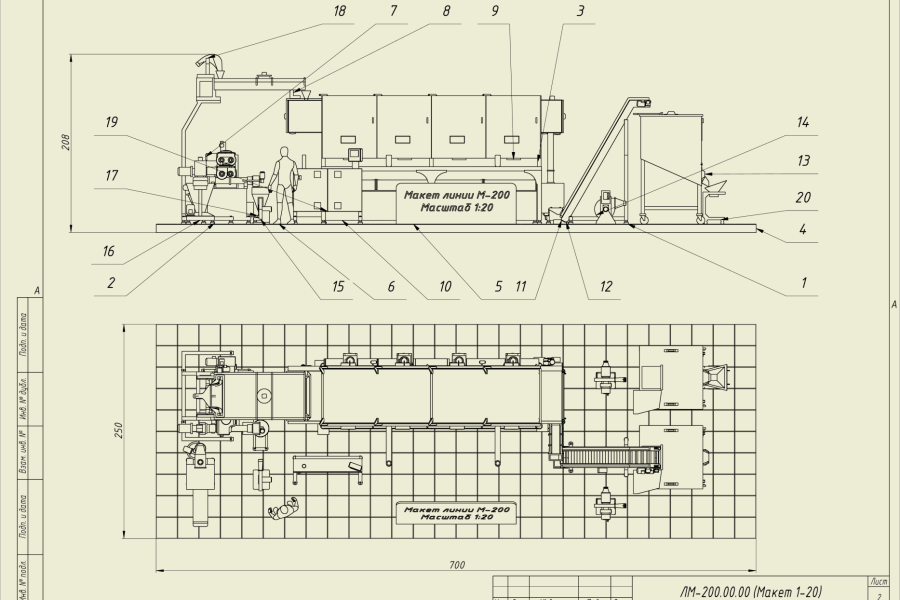

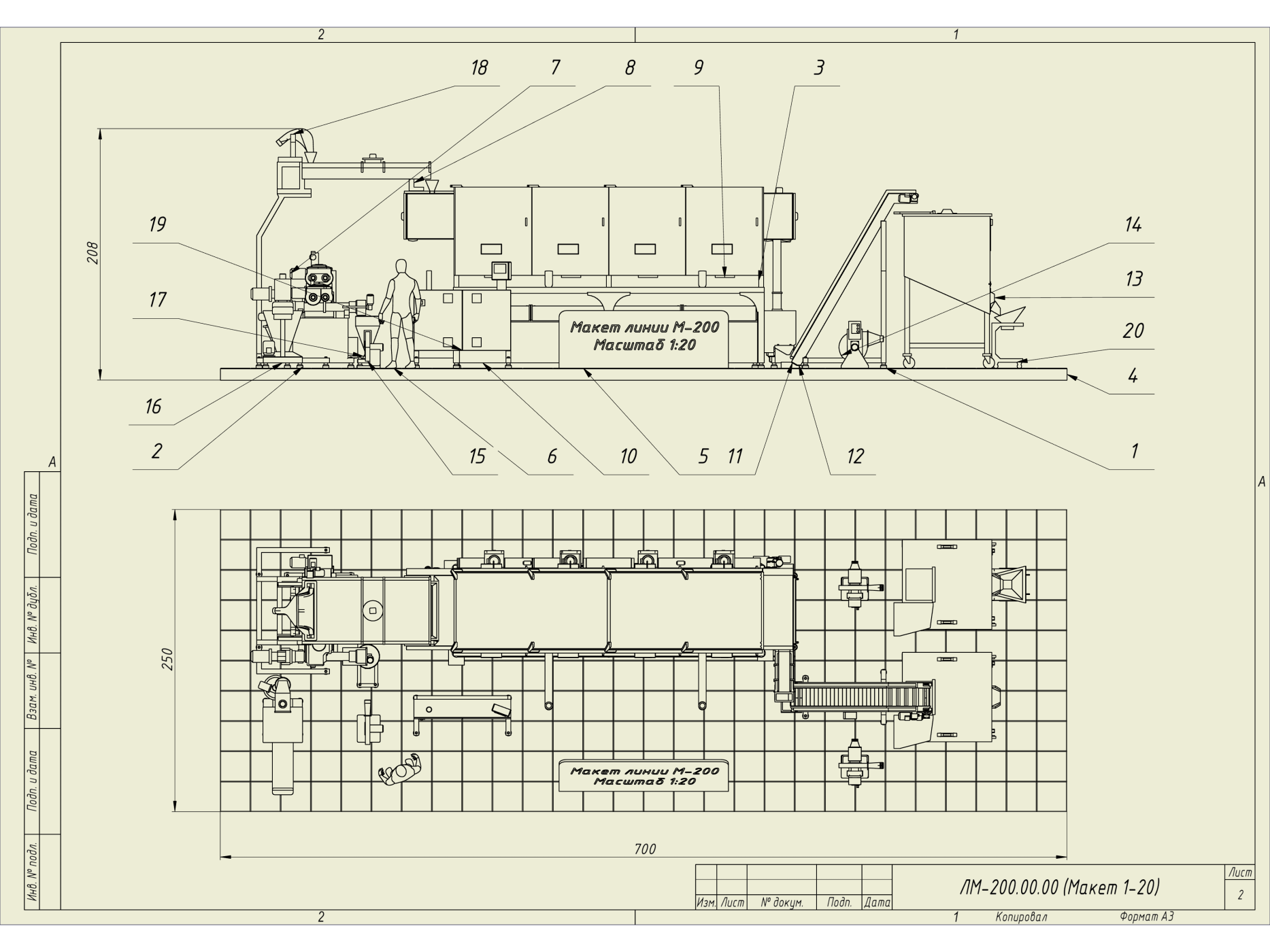

Макет имеет размеры 700 × 250 × 210 мм.
Он получился компактным, прочным и наглядным.
Такая миниатюра позволяет не только демонстрировать технологию на выставках, но и использовать её как учебный и презентационный инструмент — для обсуждения компоновки, модернизации или проектирования новых линий.
Заказать макет производственной линии
Если вам нужен макет производственной линии, учебный демонстрационный стенд или 3D-модель оборудования для выставки, мы можем выполнить проект под ваши задачи: от подготовки 3D-модели до фрезеровки, печати и сборки.
Каждый макет разрабатывается индивидуально с учётом масштаба, назначения и особенностей демонстрации.
